Av Mad Modder


Runt rinnande ljus med fade-effekt ( /spermiesnurran)

Det känns lite spartanskt med en enda liten ensam lysdiod som lyser när någon hårddisk jobbar...

Bakgrund
Funktion
Verktyg och material
Schema och kretskort
Montering
Installation
Bilder

Bakgrund

Min server ska sitta i ett 19"-chassi, vilket endast ska ha en LCD på fronten. Inga knappar. Men någonting mer måste ju finnas där, så varför inte en hel bunt med blinkande lysdioder? Det är ju så ballt! Blev inspirerad av en tangentbordsmodd på MetkuMods.

Funktion

När någon hårddisk arbetar, så snurrar ljuset runt, och när arbetet upphör stannar ljuset och släcks ner. Det är tre punkter som formar hörnen av en triangel, och vartefter de snurrar, så släcks de föregående sakta ner, så det blir som en svans.

Verktyg och material

• Lödpenna och lödtenn
• Borrmaskin och borrar
• Kretskortslaminat och etsgrejer

Artiklar från (kr) = inkl. moms
Ladda hem kundvagnen eller (uppladdning till Elfa ur funktion)

Komp.

Benämning

Antal

Pris

Artikelnr.

C1-11
C12
D1-30
R1-10 31-40
R11-20 63
R21-30 41-50
R51-60
R61
R62 66
R64-65
T1-10 21
T11-20
U1-2
U3
U4
U5

Elektrolytkondensator 10µF
Elektrolytkondensator 100µF
Lysdiod grön 3mm
Metallfilmsmotstånd 16,2k
Metallfilmsmotstånd 24,3k
Metallfilmsmotstånd 10k
Metallfilmsmotstånd 316
Metallfilmsmotstånd 18k
Metallfilmsmotstånd 4,7k
Metallfilmsmotstånd 1k
Transistor BC547C
Transistor BC556B
Hex bus driver 4503
Decade counter 4017
Schmitt trigger NAND 4093
Optokopplare EL817

11
1
30
20
11
20
10
1
2
2
11
10
2
1
1
1

17,93
1,38
66,30
22,20
12,21
22,20
11,10
2,41
4,82
4,82
16,50
15,20
12,44
5,42
5,52
3,31

67-008-01
67-010-80
75-019-43
60-736-47
60-738-45
60-734-23
60-716-90
60-736-96
60-730-43
60-722-84
71-072-87
71-055-54
73-475-86
73-471-80
73-694-40
75-390-00



Summa



223,76

(280kr)

Schema och kretskort


Kopplingsschema


Kretskortslayout
Utskriftstorlek: 153,1x98,5mm (600dpi)

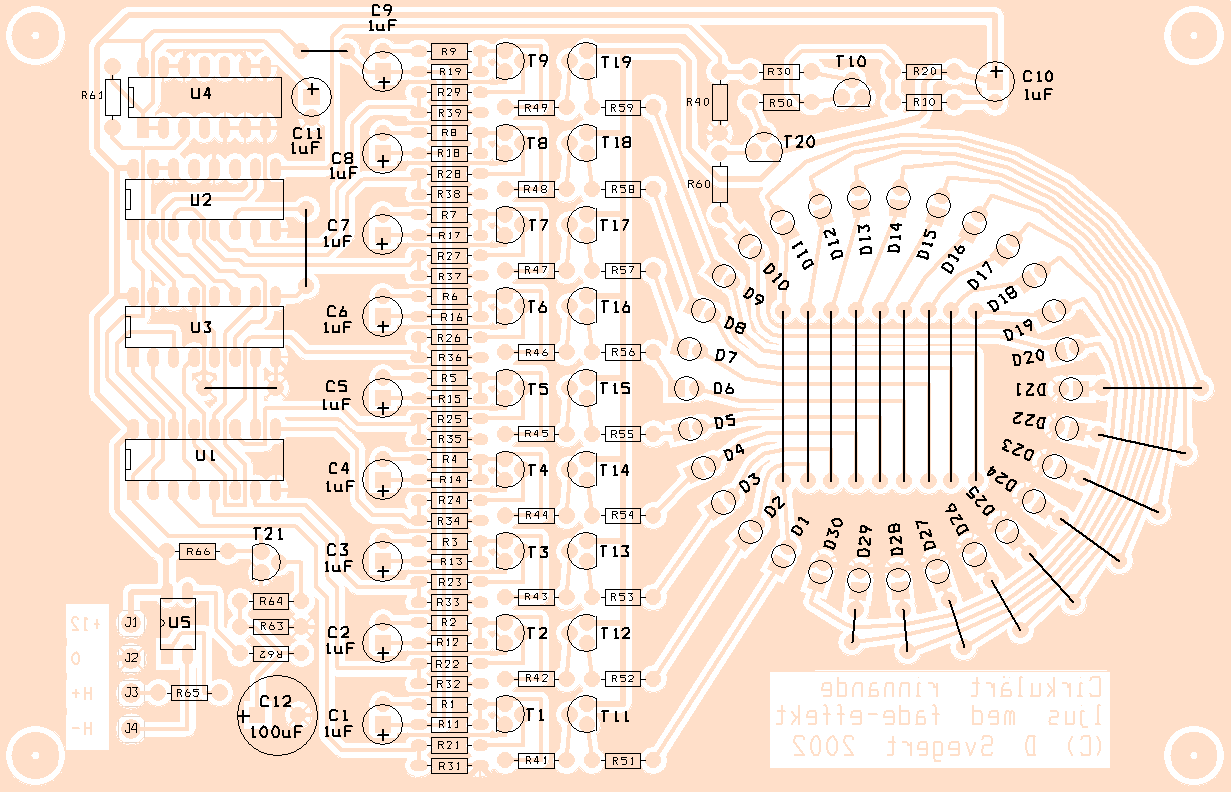

Komponentplacering

Montering

Tillverka kretskortet, borra alla hål, och löd dit alla prylar. Tänk på att montera lysdioderna åt rätt håll: det långa benet (plus) genom den fyrkantiga lödpunkten.

Installation

Koppla in +12V till punkten +12V (gul kabel från molexkontakten)
Koppla in jord till punkten 0 (svart kabel från molexkontakten)
Koppla in + från HDDLED till punkten H+
Koppla in - från HDDLED till punkten H-

Om inget händer fast HDDLED lyser, pröva kortsluta ben tre och fyra på kretsen U5 (optokopplaren), för att testa ifall bygget fungerar över huvud taget. Det är de två benen närmast R66. Då ska lysdioderna lysa och snurra hela tiden. Om inte, gör om, gör rätt.
Det är möjligt att ett annat motstånd behövs på plats R65. Men 1k har funkat på de moderkort jag testat på.

Bilder

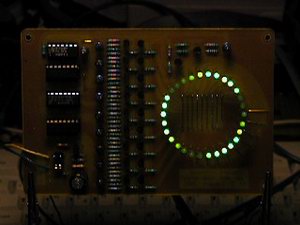

En filmsnutt samt några bilder på bygget.


XviD video, 169kB
Det rycker lite, men det är för att bildfrekvensen interfererar
med lysdiodernas hastighet. Det är inte så IRL.


Uppkopplat för test

Etsat

Borrat

Lödet

Och den obligatoriska baksidan. Det ser lite klödd ut, men det är blixten... :) Eller nej förresten, ingen blixt på detta foto :p
