Dörrklocka av en telefon

Tillverkning av en dörrklocka mha ringdelen från en gammal Teli Dialog-telefon.

• Inledning
• Verktyg och material
• Kopplingsschema och testuppkoppling
• Tillverkning
• Resultat

Inledning

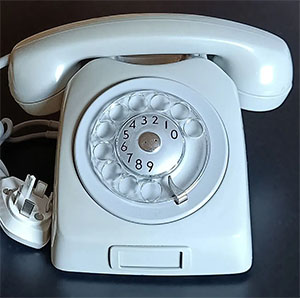

Jag fick lust att byta ut min gamla fula dörrklocka i svart och vit plast av ding-dongmodell till något annat. Kom att tänka på en gammal telefon av modellen Dialog som jag hade i källaren, och ringklockorna som sitter där i. Och jag hade ju en bit tjock ekbräda i garaget som skulle passa perfekt. Sagt och gjort.

Verktyg och material

• Utrustning för att tillverka kretskort
• Avbitare
• Skruvmejsel
• Lödpenna och lödtenn
• Multimeter
• Komponenter
• Lämplig bit trä
• Överhandsfräs
• Skruvar, beslag mm.

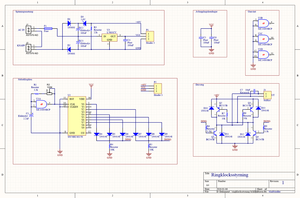

Kopplingsschema och testuppkoppling

På "AC IN" ansluts kabeln från ringledningstransformatorn. Min är märkt 8VAC men lämnar 15VAC obelastad och den här kretsen drar ganska lite ström. Inspänningen dubblas mha av D1 och D2 ihop med kondensatorerna C2 och C3. Nu blir den glättade spänningen aningens för hög för magnetspolen så den tas ner mha zenerdiod D3 till ca 40V, i mitt fall. En 7805 ser till att ge matning till styrelektroniken.
En lagom snabb klockpuls genereras av U1A, ställbar med trimpotentiometern R2.
U2 som är en johnsonräknare används för att ordna ringpulserna. "Melodin" ställs genom att koppla det tio utgångarna Y0-Y9 till varsin diod, anslutna mot antingen "DING" eller "DONG", eller inget alls för att ha en paus.
Signalerna "DING" och "DONG" styr sen en H-brygga, som driver magnetspolen åt ena eller andra hållet, vilken då drar i kläppen åt ena eller andra hållet.

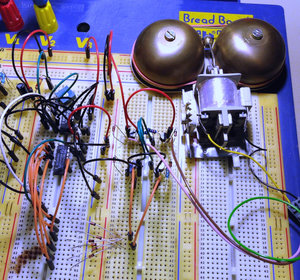

För att se så hela idén fungerar kopplade jag upp det på ett kopplingsdäck.

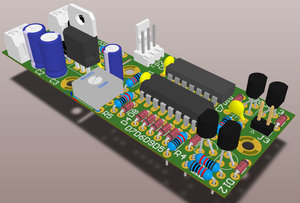

Varför inte en 3D-rendering av kretskortet?

Tillverkning

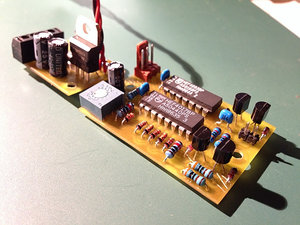

Etsade kretskortet och lödde fast alla komponenter.

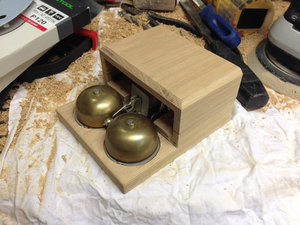

Plockade fram en tjock ekbräda i garaget. Det blev precis lagom med två bitar på varandra, så jag kapade till två i rätt längder och fräste ur för kort och klocka, kablar och väggfästen. Samt avfasningar på lockets utsida.
Tyvärr glömde jag ta foton under träarbetets gång.

Resultat

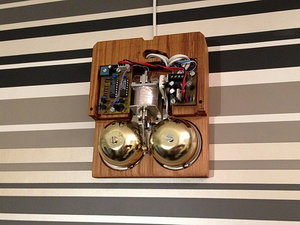

Efter att ha oljat lådan, polerat klockorna med metallpoleringsmedel och skruvat fast alla delar i lådan fäste jag den på väggen och anslöt kablarna.

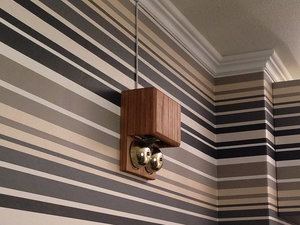

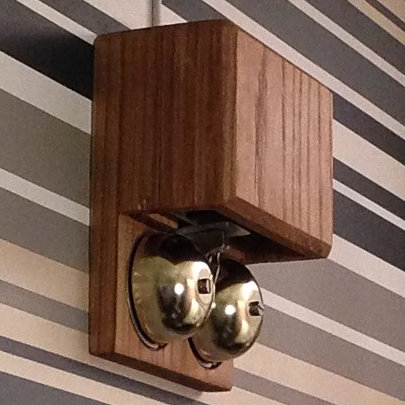

Sen på med locket och det ser väl ganska bra ut tycker jag.

Ja, den plingar kontinuerligt så länge man håller inne ringknappen.
