Lasereffektmätare

En liten handhållen lasereffektmätare som är lätt att ta med sig.

Bakgrund
Verktyg och material
Tillverkning
Funktion

Bakgrund

Efter att ha köpt några olika laserpekare i diverse färger från Kina vid olika tillfällen tyckte jag de flesta var avsevärt svagare än de skulle vara enligt beskrivningen. Men hur skulle jag mäta det på ett enkelt sätt?
Det borde gå att bygga ihop något själv.


Verktyg och material

• Dremel eller motsvarande multimaskin
• lödkolv och lödtenn
• Avbitare
• 9V-batteri
• tvåpolig miniatyrvippströmställare
• Smältlim
• Multimeter UNI-T UT20B
• "200mW Calibrated Laser Power Meter Sensor Module"
   från ebay
• Favoritmultimetern
• Kopplingstråd
• Kniv med rak egg
• Varmluftspistol eller liknande för att värma kniven
• Färgskrivare

Tillverkning

Jag monterade isär den nyinköpa UT20B i smådelar.
Sen mätte jag upp och markerade vilka banor under vredet som var ihopkopplade i läget "200mV" då modulen skickar ut spänningar i den storleksordningen.
Sen bort med mätsladdarna.
Eftersom ett 9V-batteri inte får plats inuti, var jag tvungen att kapa bort en stor del av kretskortet.

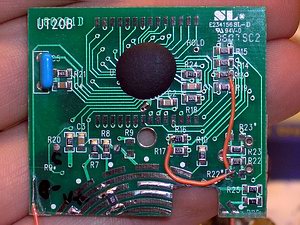

Därför scannade jag in båda sidor av kretskortet, lade bilderna på varsitt lager i Photoshop med lämplig transparens på översta lagret. Nu kunde jag spåra vilka banor som behövdes, och koppla ihop dem på den del av kortet som skulle vara kvar istället. Sen kapade jag helt enkelt av kortet. Notera det bortkapade "hålet" nedtill.

B- är där minus från multimeterns batteri ska anslutas.
C är "Common", där modulens negativa kabel ska anslutas.
V+ är där modulens positiva kabel ska anslutas.

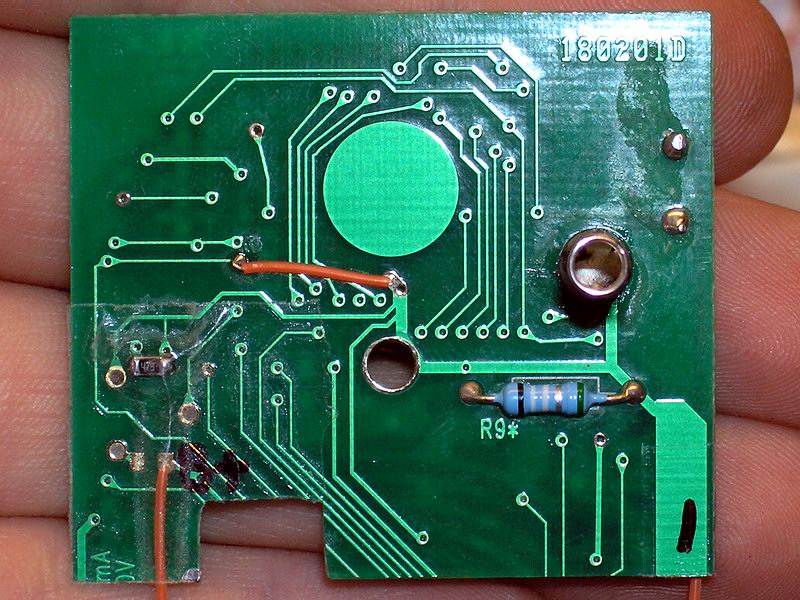

Ett ytmonterat 1MΩ-motstånd av storlek 1206 lödde jag fast mellan två banor där vredet satt, för det satt på delen som jag kapade bort.
Vänstra lödpadden för R22 kopplades ihop med vänstra lödpadden för R16, samt högra lödpadden för R13.

B+ är där plus från multimeterns batteri ska anslutas.
I (eller - som det egentligen är) är samma som C på förra bilden.
En liten sladdstump mellan de två punkterna under cirkeln också.

Sen började jag göra plats för alla delar genom att slipa bort en del plast inuti mha multimaskinen. Batteriet var jag tvungen att knipsa bort polerna på och löda fast sladdar istället, annars fick det inte plats.
Jag borrade ett hål i sidan så lasermätarmodulen fick fri sikt från sensorn.
Det följer med ett kopplingsschema med modulen som talar om hur man ska göra. Jag har tyvärr slarvat bort det pappret någonstans efter att jag byggde mätaren, så det blir inget schema här. Man skulle koppla på något speciellt sätt tillsammans med billiga multimetrar som har förhållandevis låg ingångsimpedans.

Strömställaren satte jag i hålet där mätsladdarna satt från början.
Minus från 12V-batteriet direkt till B-.
Plus från 12V-batteriet via ena polen på strömställaren upp till B+.
Minus från 9V-batteriet till modulen.
Minus från modulen till C.
Plus från 9V-batteriet via andra polen på strömställaren upp till modulen.
Plus från modulen till V+.
Modulen har alltså fyra kablar.

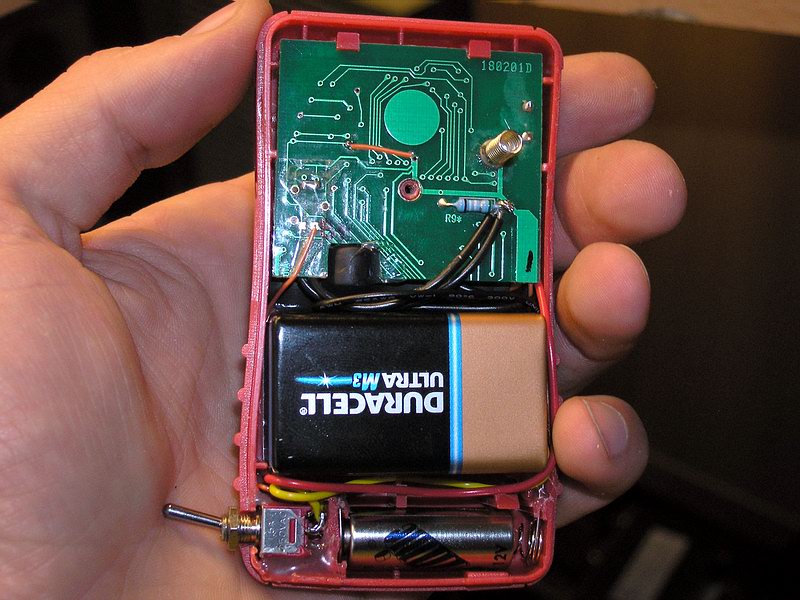

Mätarmodulen sitter under kortet, och en svart bula från den syns sticka upp genom hålet jag kapade upp. Smältlimma fast strömställaren och mätarmodulen.

Lite mer smältlim från den här sidan. Jag undvek att limma på batteriet. Det blir lite jobbigt att byta senare annars.

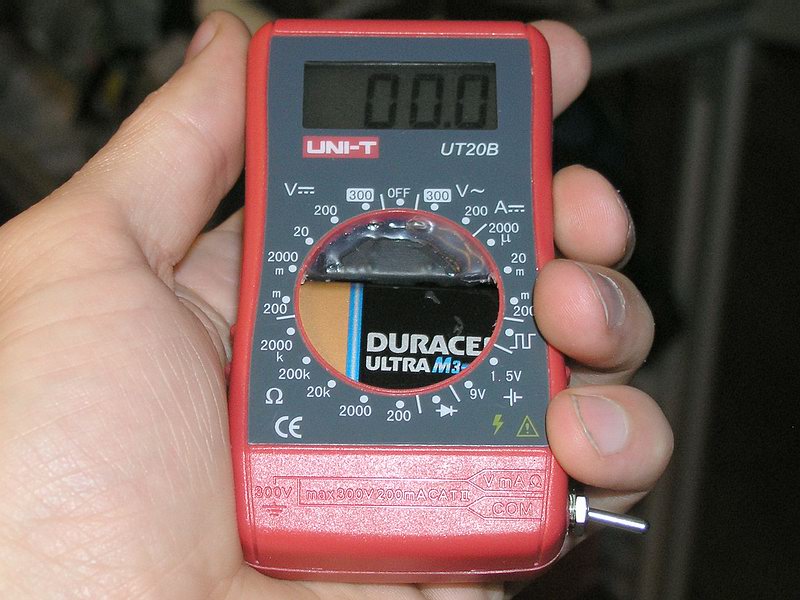

Displayen ska visa noll utan laserljus, och det gjorde min.

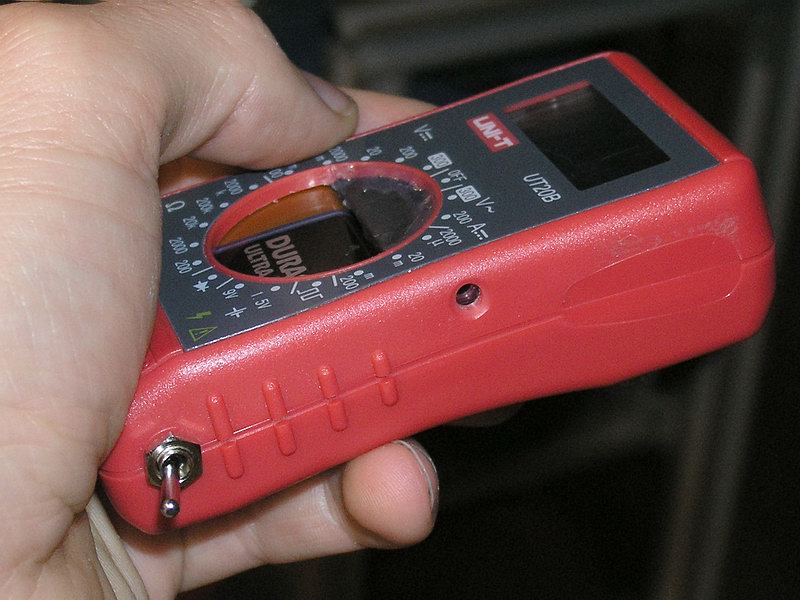

Här syns hålet i sidan som sensorn tittar ut genom.

Det var rätt fult med ett stort hål på framsidan och dessutom massa ovidkommande text överallt, så jag var ju tvungen att göra något åt det.
Jag klippte till en styv pappersbit så den täckte batteriet, och sen fyllde jag upp hela hålet med smältlim. Jag jämnade sedan till ytan jämns med plasten med en varm kniv, upphettad med varmluftspistol.

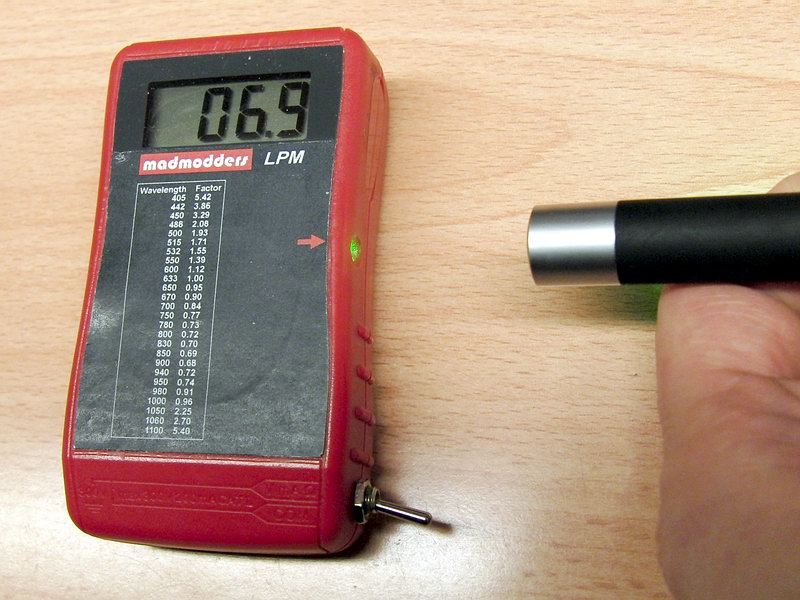

Jag scannade in framsidan av mätaren för att få rätt form och färg på designen, och knåpade till en logga, samt en tabell med multiplikationsfaktorer. Tabellen följer också med mätarmodulen. Sensorn är kalibrerad för våglängden 633nm, så lyser man med andra våglängder måste man räkna lite. T.ex gånger 1,55 för 532nm gröna lasrar.
Sen skrev jag bara ut med laserskrivaren, klippte ut längs konturerna, och limmade fast pappret över alltihop.

Funktion

Starta mätaren och rikta lasern mot hålet, läs av värdet och multiplicera med rätt faktor från tabellen. Svårare än så är det inte.

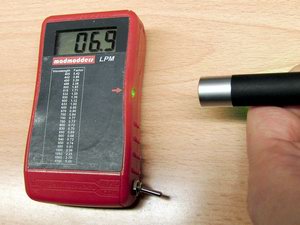

Den här gröna pekaren köpt från Kina är enligt säljaren på hela 50mW. Men den är egentligen på 6,9 x 1,55 ≈ lite drygt 10mW. Lurendrejeri på hög nivå.
