Av Mad Modder
Inledning
Commodore 64 har redan en kombinerad
seriell- och parallellport, användarporten, i vilken alla
signaler finns för seriell kommunikation. Tyvärr är det
TTL-nivåer där, så det funkar inte att koppla in en kabel
direkt. Då behövs en adapter som omvandlar dessa till
RS232-nivåer.
Verktyg och material
• Kretskortstillverkningsutrustning och
dubbelsidigt laminat
• Avbitare och tång
• Lödpenna och lödtenn
• Olika borr
• Kniv
• Filar
• Smidig tunn kabel
• 2 korta skruvar med gänga UNC4-40 (d-sub-standard)
Artiklar från  (kr) = inkl. moms
Ladda hem kundvagnen eller (uppladdning till Elfa ur funktion)
Komp.
|
Benämning
|
Antal
|
Pris
|
Artikelnr.
|
|
U2
U3
U1
D1-3
C1-3
C4-6
R1-7
R8-10
D4-10
J1
T1-3
|
Kortkont 2x12-pol
SN75C188N quad line driver
SN75C189AN quad line recei
74HCT04N hex inverter
Subminiatyrströmst 1-pol
1N4148 switchdiod 4ns
Rad ellyt 100uF/16V 1mod
Kond 0,1uF/63VDC MKT
Motst 470ohm 1% 0,6W
Motst 10,0kohm 1% 0,6W
EL264-10GD LED 3 mm grön
Plastlåda grå 75x50x27
D-Sub vinkl PC hane 9-pol
BC547C trans NPN TO92
|
1
1
1
1
1
3
3
3
10
3
7
1
1
3
|
34,10
11,50
11,50
6,00
20,80
5,55
3,75
4,59
16,00
10,35
17,36
37,60
18,20
4,98
|
43-761-58
73-148-83
73-148-75
73-502-26
35-355-31
70-005-57
67-010-80
65-226-84
60-719-06
60-734-23
75-027-92
50-105-66
44-067-16
71-072-87
|
| |
Summa
|
|
202,28
|
(253kr)
|
Schema och layout
CIA 6526 som styr bl.a. användarporten i en
C64 kan inte driva mer än 1mA per pinne utan att spänningen
sjunker under 2,4V. Därför är det bufferttransistorer på de
tre utdataledningarna. De är inte med på rev A-schemat
(detta är rev B) som layouten baseras på, så de har jag satt
dit efteråt, vilket syns på en senare bild.
Angående vippströmställaren, som kopplas
till JP1, så kan man stänga av DSR-signalen med den. Vissa
program funkar bättre med den avstängd.

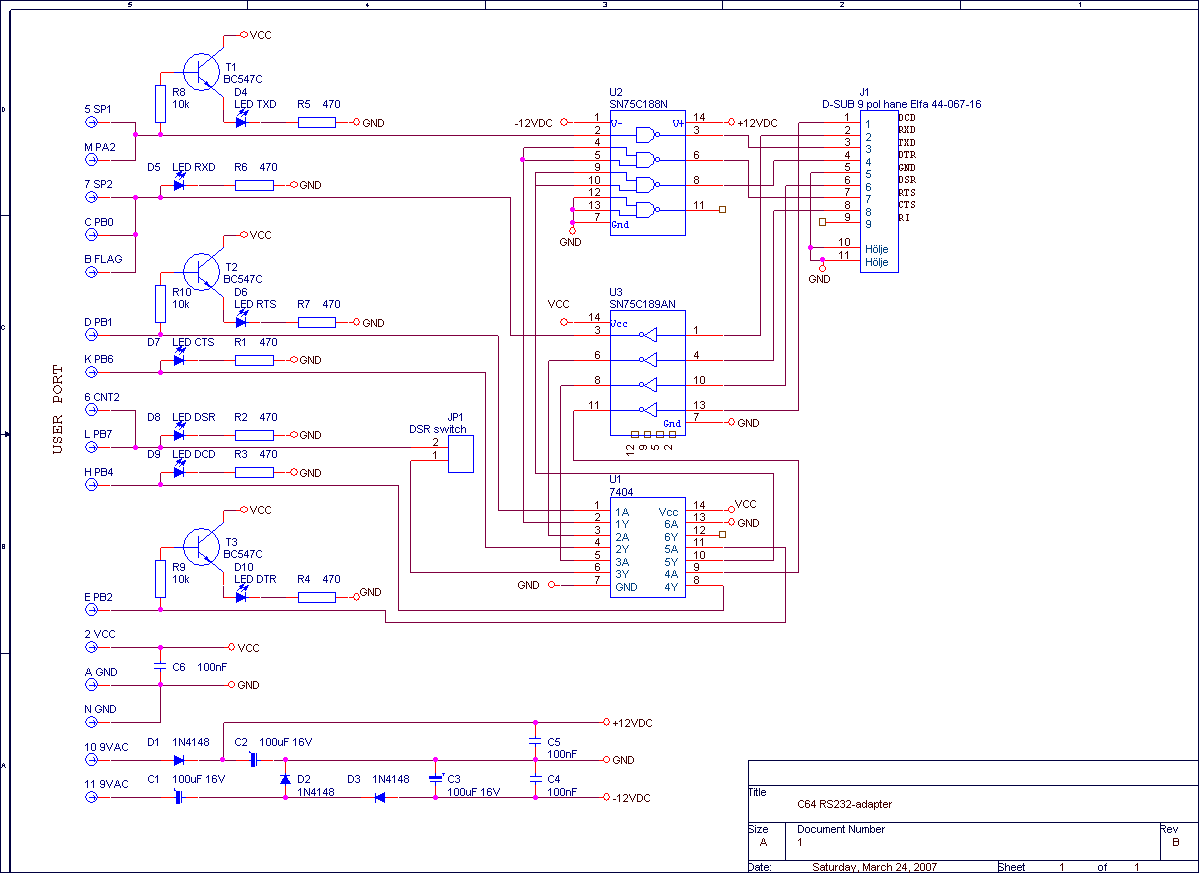

Kretsschema
Layout ovansida.
Layout undersida. Skriv ut i 600dpi. Tänk på att de är
spegelvända.
Komponentplacering.
Lysdioderna monteras på undersidan.
Kortkantskontaktens pinnumrering, sedd från lödsidan.
Kablarna dras från lödpunkterna, som syns till vänster på
komponentplaceringen, till respektive pinne på kontakten.
T.ex 'N GND' till pinne N, eller '10 9VAC' till pinne 10.
Resultat
Ovansidan med kablarna lödda.
Undersidan, med lysdioderna. Två kontaktbleck fattas för
jag tog en begagnad kontakt. Turligt nog används inte de
polerna.
De två skruvarna håller kontakt och kort på plats.
Kortkantskontakten monterades på lådan i sådan höjd att
lådans undersida är jäms med datorns undersida.
Här har jag eftermonterat tre motstånd och tre transistorer.
De är kopplade som emitterföljare pga att jag ville ha
lysdioderna
monterade i ett av originalhålen. Det gick inte med en
vanlig
switchkoppling.
Med lite vita gnuggbokstäver ser man vad lysdioderna visar.
Funktionstest
Anslut adaptern och starta din C64. Blir det ingen bild
är det något allvarligt fel. Stäng genast av och leta efter
kortslutningar.
Ser det ut att fungera, ladda in ett terminalprogram som
t.ex. CCGMS.
Starta ett terminalprogram på valfri annan dator och koppla
ihop dem med nollmodemkabel.
Har du ett modem går det bra att prova med det. CCGMS kan
ringa upp med modem.
