19" serverskåp med styrdator

2006-06-12

Jag har ju inte skrivit om precis allt som planerats och påbörjats kom jag på, så här följer lite blandat av halvgamla och nyare saker som inte tagits upp.

Larm-/styrslingan är dragen.
Tvåfärgad lysdiod utanför dörren så man ser aktuell status på larmet.
Magnetkontakt på dörren.
Optokopplare på ringklockan så påringningar kan loggas.
Till larmet ska jag ha en högljudd ringklocka, (möjligtvis en siren också) kopplat till reläkortet.
En kodpanel med LCD bredvid entrén, så man kan manövrera larmet utan att öppna serverskåpet.

Fronten på serverchassit är lackad.

I mitten av fronten ska det runda rinnande ljuset sitta.

Den webbstyrda servostyrda webbkameran har en egen projektsida.

Fjärrstyrda lampor. Jag har såhär långt modifierat fjärrkontrollen till fjärrströmbrytarkittet. Knapparna blir åtkomliga via en kontakt, som ska kopplas till ett styrkort som ska sitta i 486-chassit. På det viset kan jag styra lite allt möjligt trådlöst från servern.

CD-rom och floppy har jag tänkt ska sitta under en lucka i taket på chassit, och det hela ska vikas upp mha en motor när man trycker på en knapp. Får se hur jag löser detta.

De första ritningarna på plåtdetaljer för moderkortsplåten i chassit är lämnade till min farbror på plåtslageriet. När bitarna är klara kan jag popnita fast moderkortsplåten i chassit, och sen rita fler plåtdetaljer för exempelvis nätdelsmontaget och hårddiskarna.

2006-06-17

Nu sitter moderkortsplåten på plats.

Anledningen till att jag sänkt in det hela är att det är så litet utrymme mellan chassit och skåpet när chassit är inskjutet. Allt som allt blir det nu 12cm till godo, och det är precis så monitorkabeln lätt kan böjas.

En UPS har införskaffats. Eller upphittats rättare sagt. Hittade för ett tag sen två 12V blyackumulatorer, och för några dagar sen hittade jag en slängd UPS i ett soprum för elektronikprylar. Turligt nog var mina upphittade batterier exakt sådana som skulle vara i UPS:en. Funkar klockrent.
Efter att servern monterats i 6U-chassit, kommer UPS:en ställas på hyllan under.

2006-06-18

Tillverkade en RS232-kabel enligt pinouts.ru. Funkar utmärkt med APC-drivern i Windows 2000.

2006-06-20

Idag orkade jag borra upp alla hål för hårddiskskruvarna.
Hårddiskarna på bilden är gamla grejer urplockade från servade och skrotade datorer.

2006-06-23

Trots midsommaraktiviteter har jag lyckats få ihop hårddiskupphängningen. Racket hänger i en platta som ligger på gummimellanlägg. Det ska väl hindra en del av vibrationerna att sprida sig tycker jag. Eftersom chassit inte ska flyttas runt hur som helst, har jag inte funderat något kring en stabilare förankring av hårddiskarna, utan de får helt enkelt hänga där och hållas på plats mha friktionen mot gummit.

2006-06-24


Nätdelen ligger mot en liten kant,
och kläms fast med två gängstänger och en tvärbalk.



Här är det viktigaste monterat och igång.


UPS:en står på en hylla under servern.
Den undre uttagslisten är vanlig 230V,
och den övre är 230V från UPS:en.


Såhär ser det då ut idag.

2006-07-01

Monitorn kan ju inte stå och ta plats med en stor fot på en hylla, eftersom där ska 486:an sitta. Och locket på 486:an ska gå att öppna på plats. Det fick bli en svängbar arm.


Lite aluminiumprofiler, vinkelbeslag och skruvar.


Mer vinkelbeslag, skruvar och en aluminiumplatta.


Monitorn befriad från en fot, och fastskruvad på armen.


Där hänger den på ögonhöjd.

2006-07-02

Har etsat kretskortet för styrningen till fjärrkontrollen för de fjärrstyrda eluttagen. Det fick bli dubbelsidigt. Skulle ha blivit alldeles för krångligt med enkelsidigt.

Sen kom jag fram till att det är ingen bra idé att etsa dubbelsidiga kort i ett framkallningskärl. Sidan som ligger mot botten får repor i fotoresisten vilket medför avbrott i banorna! Lätt att fixa, men ack så irriterande.


Det här är komponentsidan. Repor lite här och där...

2006-07-09

Byggde ihop "dockningsstationen" för fjärrkontrollen.

2006-08-19

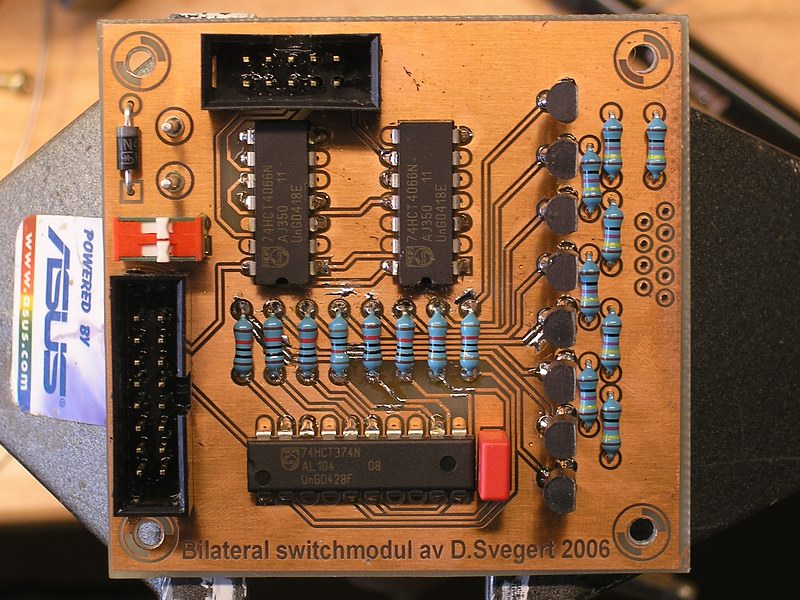

Har lödit ihop switchmodulen för fjärrkontrollen, samt monterat den i 486-chassit


Den sitter på höger sida om reläkortet.
Man ser en röd kondensator.

2006-11-12

IR-deckare, dörrklocksensor, magnetkontakt på ytterdörren, statuslysdioden utanför lägenheten, sköpdörrskontakten samt fläktlådan inkopplat.

Den svarta gummikabeln uppe till höger går till ventilationsfläktarna. De andra prylarna är inkopplade med signalkabel till skruvplintarna på kortet i mitten.
