TillverkningPotentiometrarna förbereds genom att böja lödöronen mitt
på 90° nedåt, och koppartrådar löds på så de räcker genom
kretskortet. Löd sen fast alla komponenter i valfri ordning.
Tänk på vilket håll lysdioderna monteras. Plusbenet till den

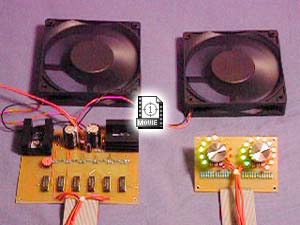

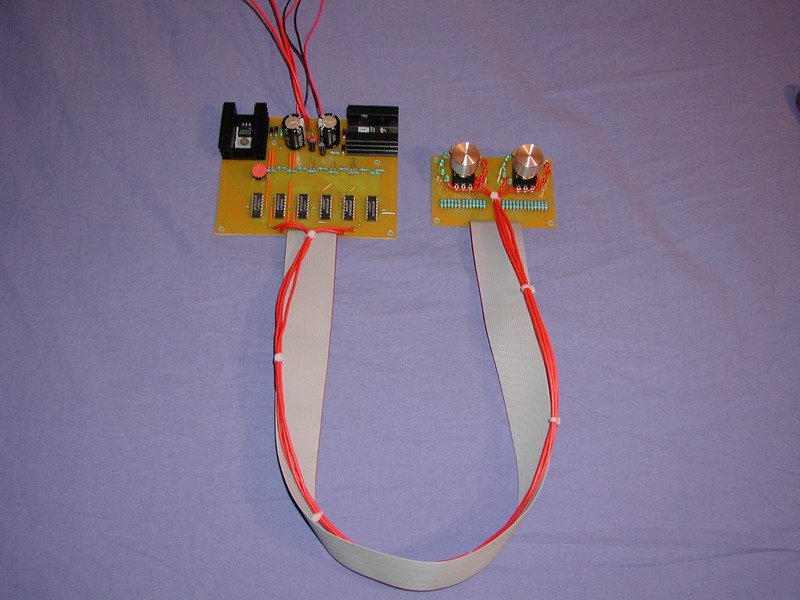

fyrkantiga lödön. Dela den 34-poliga flatkabeln så det blir 28 ledare. Kapa den till lämplig längd. Skala ändarna ca 3-4mm och förtenn dem. Mha en liten tång trycks ledarna ner i de avsedda hålen, varannan upp och varannan ner. När flatkabeln är fastlödd kapas fyra bitar upp av 0,5mm²-sladden så de räcker från hålen bredvid potentiometrarna (J2, J4, J6 och J8) till hålen på sidan om flatkabeln (J1, J3, J5 och J7). J1 kopplas ihop med J2, J3 till J4, J5-J6 och J7-J8. Sätt ihop sladdarna med buntband. Löd fast kablar till punkterna J9-14. Ta sen de utskrivna borrmallarna. tejpa fast dem där du vill ha respektive kort, och gör märken med något vasst, exempelvis en körnare. Borra sen upp alla hål och skruva fast kretskorten. Till sist monteras rattarna, och kablarna från J9-J14 kopplas in till nätaggregatet och fläktarna. Trimpotentiometern R38 är till för att justera in när den sista röda lysdioden i varje skala ska tändas. Ställ in potentiometern så att den sista lysdioden tänds ganska precis då de stora rattarna vridits till max. Bilder
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
