DIN-kontakter

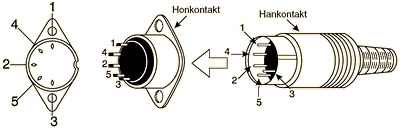

DIN 5 (DIN 41524) för audioutrustning


3-poliga kontakter har samma pinout förutom pinne 4 och 5.
3-poliga stiftdon passar i 5-poliga hylsdon.

Apparattyp Kontaktdon
för
Ingång Utgång Jord
V H V H
Förstärkare Pickup, tuner 3 5     2
Förstärkare Bandspelare 3 5 1 4 2
Tuner Förstärkare     3 5 2
Tuner Bandspelare     1 4 2
Skivspelare Förstärkare     3 5 2
Bandspelare Förstärkare 1 4 3 5 2
Bandspelare Receiver 1 4 3 5 2
Bandspelare Mikrofon 1 4     2

DIN 6 (DIN 45322) för Commodore 64 IEC-buss


Hylsdonets framsida

Stift Signal
1 SRQIN
2 GND
3 ATN
4 CLK
5 DATA
6 RESET

Minidin 4 för S-video


Hylsdonets lödsida

Stift Signal Nivå Impedans
1 Jord (Luminans Y)
2 Jord (Chroma C)
3 Luminans Y 1V inkl. sync 75
4 Chroma C 0,3V burst 75

Minidin 6 för PS/2


Hylsdonets lödsida

Stift Signal
1 Data
2 Reserverad
3 Jord
4 +5V
5 Clock
6 Reserverad
